Модуль блочного моделювання - підсистема моделювання та аналізу багатопараметричних просторових тіл, що описують рудні поклади корисних копалин.
Основне призначення - інструмент для представлення та аналізу просторового розподілу досліджуваного параметра.
Якщо є дані випробування, наприклад, залізорудних покладів, і ми хочемо на підставі цих даних визначити геометрію рудного тіла, порахувати кількість і якість руди і т.і., то блочне моделювання і є одним з методів для рішення цих завдань.
Суть методу проста: досліджуваний простір розбивається на прямокутні призми (блоки) визначеного розміру і в центрі кожного такого блоку на підставі даних опробування тим чи іншим способом обчислюється значення досліджуваного параметра (наприклад, змісту корисних копалин). Це розраховане значення приймається постійним для всього блоку. Далі на підставі такої моделі можна виділити ту частину гірського масиву, де значення параметра знаходиться в необхідному діапазоні значень, визначити обсяг цієї частини і кількісні показники параметра в цьому обсязі.
Загалом, суть проста, чого не можна сказати про реалізацію методу і тим більше про його застосування. Блочне моделювання – інструмент фахівців, які мають відповідні знання та досвід.
Основні операції:

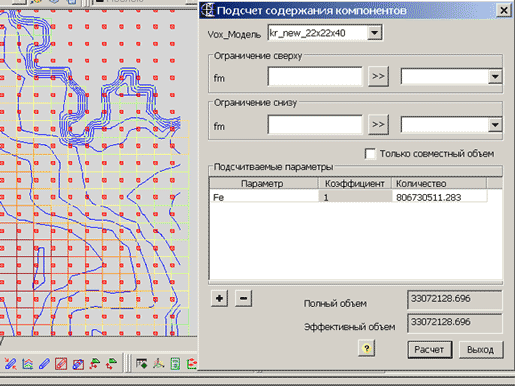

1. підрахунок обсягів / змісту по кожному з параметрів блочної моделі

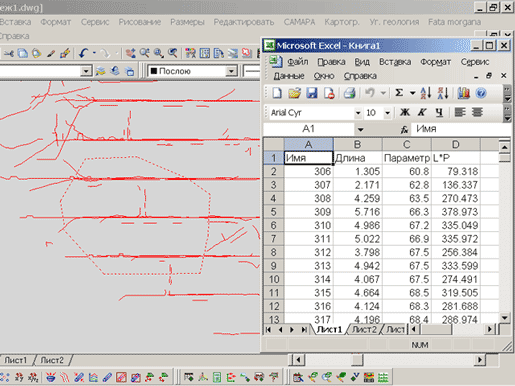

2. механізм обробки результатів опробуваннь:

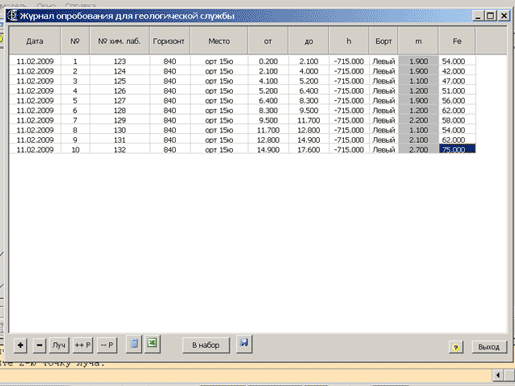

° накопичення, візуалізація, редагування результатів опробуваннь
° кластеризація проб
° композитування
° методи групового редагування (видалення порожніх, виділення диапозона між висотними позначками)
° підготовка даних для створення блочної моделі

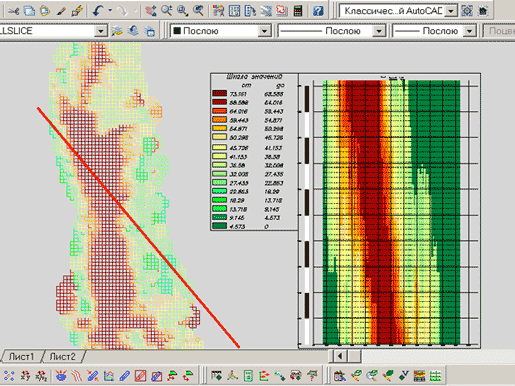

3. горизонтальний і вертикальний розріз з підписуванням параметрів по кожному блоку

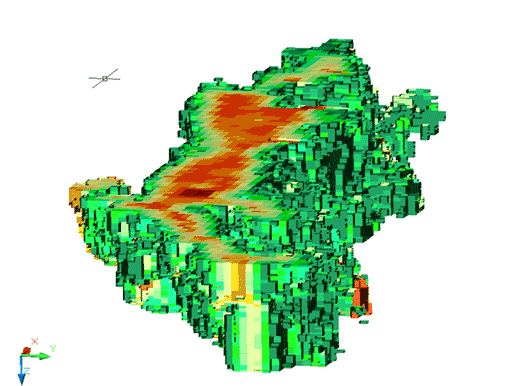

4. побудова блочної моделі (декілька видів крігінгу, метод зворотних відстаней, метод порівневої лінійної інтерполяції)

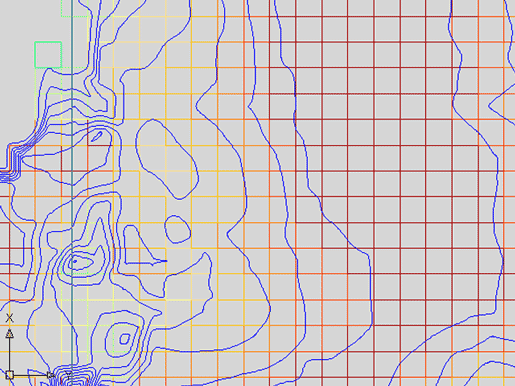

5. побудова ізоліній з поточного параметру блочної моделі
|
|
