Модуль блочного моделирования - подсистема моделирования и анализа многопараметрических пространственных тел, описывающих рудное полезное ископаемое.
Основное назначение - инструмент для представления и анализа пространственного распределения исследуемого параметра.
Если имеются данные опробования, например, железорудной залежи, и мы хотим на основании этих данных определить геометрию рудного тела, посчитать количество и качество руды и т. д., то блочное моделирование и есть один из методов для решения этих задач.
Суть метода проста: исследуемое пространство разбивается на прямоугольные призмы (блоки) определенного размера и в центре каждого такого блока на основании данных опробования тем или иным способом вычисляется значение исследуемого параметра (например, содержания полезного ископаемого). Это рассчитанное значение принимается постоянным для всего блока. Далее на основании такой модели можно выделить ту часть горного массива, где значение параметра лежит в необходимом диапазоне значений, определить объем этой части и количественные показатели параметра в этом объеме.
В общем, суть проста, чего нельзя сказать о реализации метода и тем более о его применении. Блочное моделирование – инструмент специалистов, имеющих соответствующие знания и опыт.
Основные выполняемые операции:

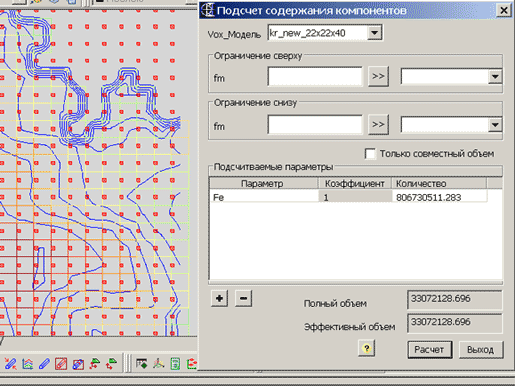

1. подсчет объемов / содержаний по каждому из параметров блочной модели
2. механизм обработки результатов опробований:

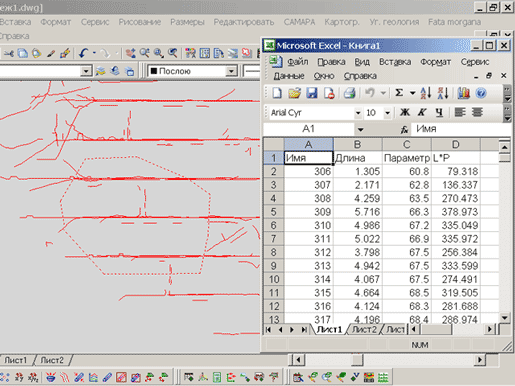

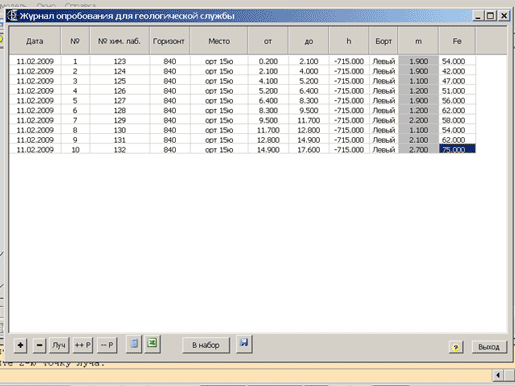

° накопление, визуализация, редактирование результатов опробований
° кластеризация проб
° композитирование
° методы группового редактирования (удаление пустых, выделение диапозона по высотной отметке)
° подготовка данных для создания блочной модели

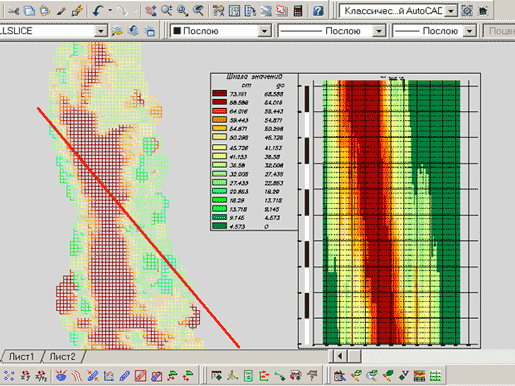

3. горизонтальный и вертикальный разрез с надписыванием параметров по каждому блоку

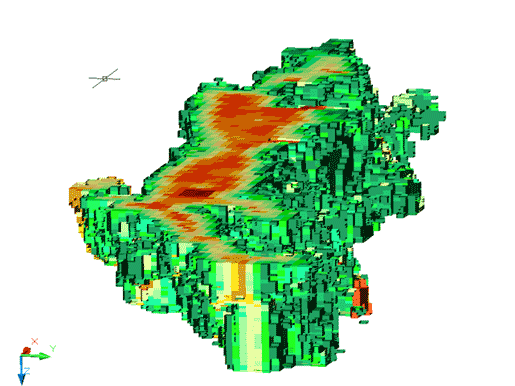

4. построение блочной модели (несколько видов кригинга, метод обратных расстояний, метод поуровневой линейной интерполяции)

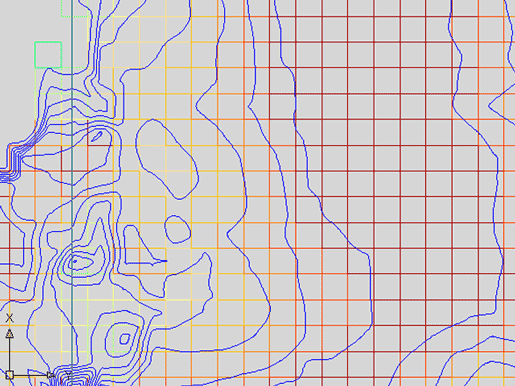

5. построение изолиний по текущему параметру блочной модели
|
|
