Fata Morgana - система моделирования и анализа пространственных многопараметрических поверхностей.
Основное назначение - моделирование и анализ объектов, которые могут быть представлены пространственными поверхностями.
Fata Morgana является частью системы автоматизации камеральных геолого-маркшейдерских работ - САМАРА, но может выступать и самостоятельной системой, обеспечивающей решение широкого круга задач, и применяться совместно с другими приложениями AutoCAD в самых разных отраслях.

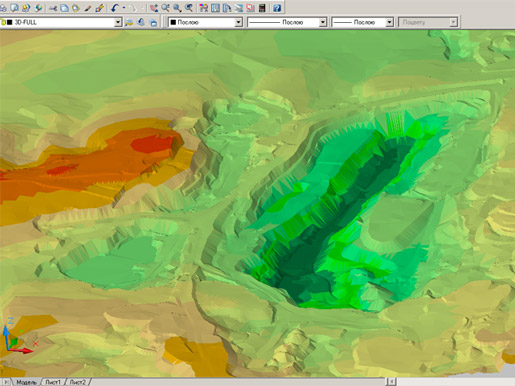

Модели системы Fata Morgana представляют собой трехмерную поверхность, которая кроме абсолютной отметки может иметь (но может и не иметь) произвольное количество других параметров (например: мощность (или отметка кровли), содержание того или иного компонента, влагонасыщенность, газосодержание, плотность, механическая прочность и т.д.), величину которых можно выразить числом. По существу, такая модель состоит как бы из несколькольких сетей (по числу присутствующих в модели параметров). Таким образом, объектом моделирования может стать например, рельеф земной поверхности, карьер или отвал, геологический пласт или рудное тело, дороги и водоемы. Система позволяет осуществлять одновременную обработку произвольного (ограниченного только ресурсами компьютера) количества моделей, что открывает возможность моделирования геологического строения территории.
Название системы - Fata Morgana - отражает, пожалуй, наиболее характерную особенность технологии формирования и редактирования моделей в системе. А именно: создаваемые ею сети не являются объектами AutoCAD (следовательно – не нагружают рисунок огромным количеством объектов, оставляя его легким и быстрым в работе), но фантомы (миражи, призраки) сетей постоянно (зримо или незримо – по желанию оператора) присутствуют в сеансе, немедленно предоставляя в случае необходимости свои данные. В перерывах же между сеансами, модели находятся во внешней базе данных. Впрочем, фантомы сетей в случае необходимости могут быть легко преобразованы в обычные пространственные сети AutoCAD, состоящие из объектов типа 3DFACE. В свою очередь средства анализа системы работают не только с фантомными моделями сетей. Этими же функциями (построение изолиний, профилей, пересечений, подсчет объемов и т.д.) могут обрабатываться и сети из объектов AutoCAD (3DFACE и POLYMESH).
Основными этапами жизненного цикла модели являются:
1. первичная генерация
2. редактирование
3. анализ
Первичная генерация может быть осуществлена:
° путем прямого преобразования из объектов AutoCAD (3DFACE и POLYMESH) с сохранением топологии элементов
° путем считывания из ASCII – файла, содержащего описание узлов и значений параметров в них, а так же топологическое описание сети

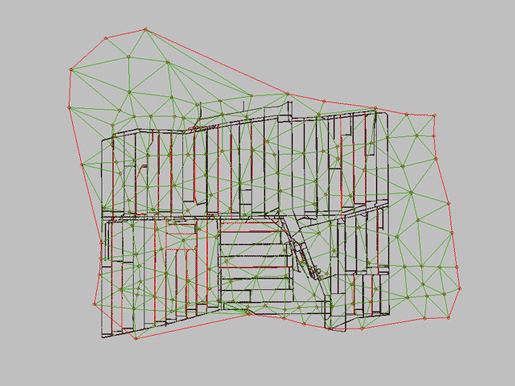

° путем автоматической генерации модели на основе массива нерегулярных отметок (пикетов), имеющих произвольное количество параметров
Отметки (пикеты) для генерации модели могут быть получены комбинацией различных источников:
° из каталога скважин (для ведения и анализа каталога скважин имеется специальный программный модуль)
° из каталога профилей (специальный программный модуль)
° дигитализацией структурных линий различных параметров
° дигитализация изолиний различных параметров
° интерактивная вставка узлов
° данные полеых измерений (в т.ч. электронных приборов)
После первичной генерации, модель может быть подвергнута редактированию, включающему следующие основные операции:
° перемещение узлов
° удаление узлов
° добавление и/или корректировка узлов
° добавление отметок отдельных параметров
° удаление треугольников
° построение треугольников в интерактивном режиме
° флип (переброс) диагоналей пар треугольников сети
° введение ограничивающих и исключающих контуров
° введение изолиний различных параметров
° введение структурных линий различных параметров

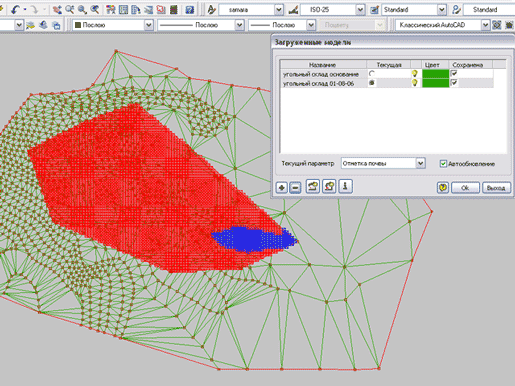

° замещение фрагмента сети другой сетью
° объединение нескольких сетей в единую модель и ряд других функций
Сгенерированная и отредактированная модель может быть сохранена во внешней базе данных, откуда впоследствии подгружена в оперативную память во время сеанса работы с любым файлом AutoCAD и подвергнута различным видам анализа:

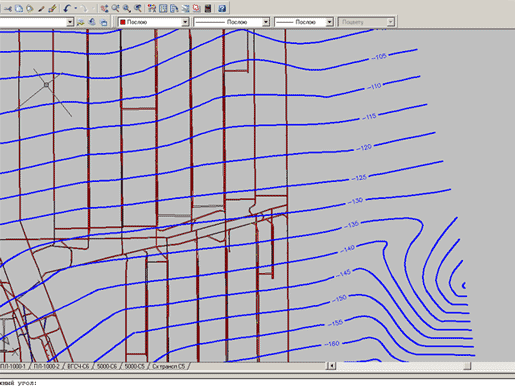

° расчет и построение изолиний различных параметров
° расчет значений параметров в произвольной точке
° построение сетей AutoCAD по заданному параметру с возможностью цветовой индикации изменения этого параметра

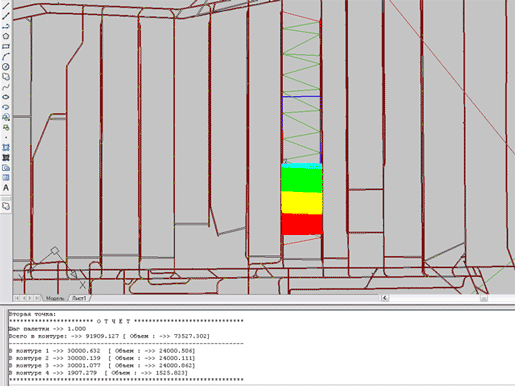

° расчет объемов замкнутых сетей и между двумя сетями
° расчет расстояний вдоль произвольных траекторий с учетом пространственной геометрии поверхностей
° расчет площадей в произвольных контурах с учетом пространственной геометрии поверхностей
° расчет и построение линий пересечения сетей в пространстве

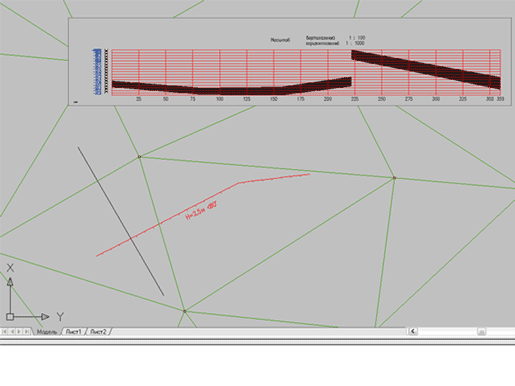

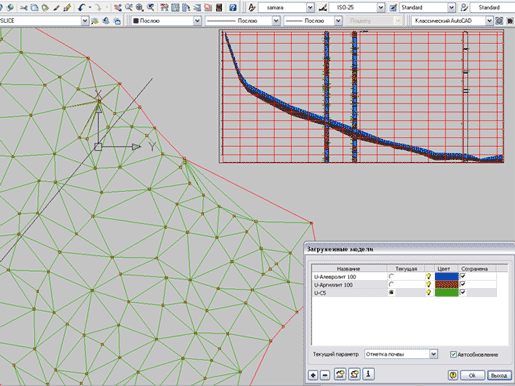

° расчет и построение разрезов вдоль произвольных траекторий
° расчет и построение проектных профилей линейных объектов
° расчет и построение проекций произвольных кривых на сеть
° расчет и построение уклонов сети
° расчет и построение областей Вороного
° математические операции с сетями
° создание и ведение каталога сортов (сорт - заданное соотношение содержания компонентов полезного ископаемого и их свойств)
° подсчет запасов полезного ископаемого в произвольном контуре с разбивкой по сортам
Функции прямого преобразования сетей AutoCAD в модели системы Fata Morgana и обратно, обеспечивают возможность использования моделей, созданных пользователями ранее средствами AutoCAD и других его приложений, а так же экспортированных в AutoCAD из других систем. В свою очередь модели, созданные в Fata Morgana, могут быть экспортированы в другие системы через соответствующие порты AutoCAD.

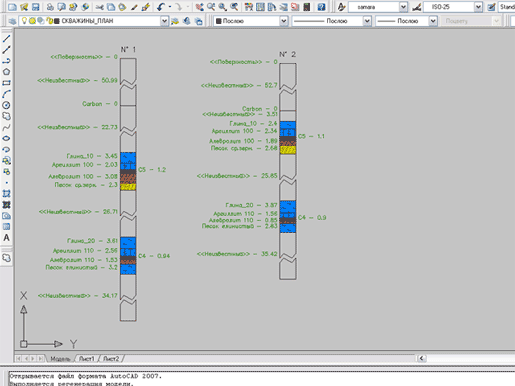

Для обеспечения возможности подготовки и анализа геологических данных система снабжена специализированным модулем, позволяющим вести каталог скважин и производить некоторые виды анализа этой информации. Например: автоматическое построение плановых проекций скважин по указанному пласту, или построение литографических колонок скважин в заданных диапазонах отметок и различных вариантах привязок, построение трехмерных траекторий скважин.
|
|
